LYH996 سلسلة جديدة نوع ذكي حلقة العمودية مطحنة

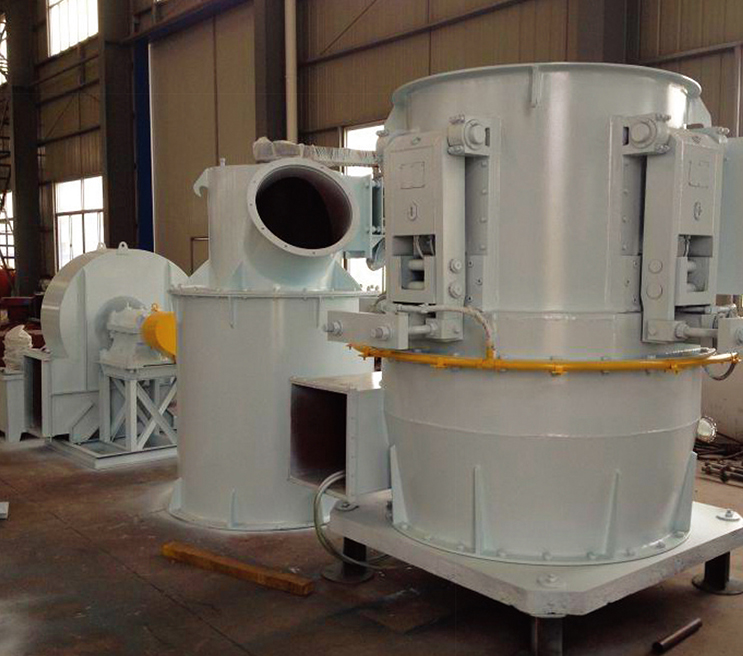

تتكون مطاحن الأسطوانة الحلقية LYH996 من وحدة التغذية المسمار المتغيرة للتردد ، والآلة الرئيسية ، والمروحة ، والمصنف ، والنظام الهيدروليكي ، ومجمع غبار النبض ، وجهاز التحكم الكهربائي ، ونظام خطوط الأنابيب. تتكون الماكينة الرئيسية من أجسام الماكينة العلوية والسفلية ، وقطعة طحن ، وقرص طحن دوار ، ومخفض. أثناء التشغيل ، تدخل المادة إلى الجهاز الرئيسي من الناحية الكمية ، بالتساوي ، وبشكل مستمر من خلال وحدة تغذية المسمار المتغيرة على الجانب العلوي من الجهاز الرئيسي. تحت قوة الطرد المركزي من قرص الطحن المتداول بسرعة ، يتم إلقاء المادة على الجدار الداخلي لقرص الطحن ، ويتم إحضار المادة بين أسطوانة الطحن وخاتم الطحن ويتم لفه وسحقه تحت ضغط أسطوانة الزيت بالخارج الأسطوانة الطحن. في الوقت نفسه ، يتم خلط تدفق الهواء عالي الضغط وتولد التدفق العالي الناتج عن نظام إمدادات الهواء مع المسحوق المكسور لتشكيل تدفق الهواء عالي التركيز ، والذي يدخل المصنف على الجهاز الرئيسي للفرز. يتم جمع المسحوق الخشن الذي لا يصل إلى فوزه إلى قرص الطحن لإعادة الترتيب ، ويتم جمع المسحوق الدقيق المؤهل في جامع المنتجات النهائية مع تدفق الهواء ، ويتم تفريغه من منفذ التفريغ لمجمع المنتجات النهائية ، ثم تخزينه في مستودع المنتج النهائي من خلال معدات الرفع .

1. هناك فجوة تتراوح بين 3-5 ملم بين الأسطوانة الطحن وحلقة الطحن. لا تتواصل الأسطوانة والحلقة على اتصال مباشر ، والأسطوانة والخاتم ترتدي أقل ، وبالتالي فإن المادة الأرضية لها محتوى منخفض الحديد ولا تتحول إلى اللون الأبيض ؛

2. يتم اعتماد الضغط الهيدروليكي ، ويمكن ضبط قوة التحميل الخاصة بكرة الطحن بحرية ، والتي يمكن أن تتكيف مع طحن المواد المختلفة. يتم تعيين الينابيع الهيدروليكية في النظام الهيدروليكي ، والذي يمكن أن يعمل بسلاسة وموثوقية ويسهل صيانته ؛

3. يتم اعتماد التكنولوجيا الجديدة والمواد المقاومة للارتداء الجديدة ، وحياة ارتداء الأجزاء طويلة. تصل عمر خدمة بكرات الطحن وخواتم الطحن للمواد مثل الكالسيوم الثقيل إلى 6-8 سنوات ؛

4. حجم جسيم المنتج النهائي هو 400-1500 شبكة.

5. الناتج المرتفع وانخفاض استهلاك الطاقة. ناتج معالجة 1250 شبكي كربونات الكالسيوم تصل إلى 1.5 طن/ساعة. بالمقارنة مع مطاحن الكرة والنماذج الأخرى ، يمكن تقليل استهلاك الطاقة بنحو 30 ٪ ؛

6. الجهاز له ضوضاء منخفضة أثناء التشغيل ، ويتم تشغيل النظام تحت ضغط سلبي ، ويتم استخدام جامع غبار النبض. يلتقي الغبار بالمعايير وليس هناك ضوضاء وتلوث الغبار .

غالبًا ما يتم استخدام مصانع الأسطوانة الدائرية كمعدات تكميلية في خطوط معالجة المواد ، وخاصة بالتزامن مع آلات الطحن أو الطحن. هدفهم الأساسي هو إنتاج مساحيق نامة وموحدة من مواد مختلفة ، بما في ذلك المعادن والمواد الكيميائية والسيراميك. فهي فعالة بشكل خاص في تقليل حجم الجسيمات بعد عمليات السحق أو الطحن الأولي.

1. مطحنة رنين الكسارة:

المواد القابلة للتطبيق: المواد ذات الصلابة العالية وحجم الجسيمات الكبير، مثل الركاز والحجر الجيري وما إلى ذلك.

مبدأ العمل: تكسر الكسارة في البداية القطع الكبيرة من المواد إلى قطع صغيرة، ثم ترسلها إلى طاحونة الأسطوانة الحلقية للطحن الدقيق.

المزايا: تقسيم واضح للعمل، وتحسين كفاءة السحق، وتمديد العمر الخدمي للطاحونة الدوارة الحلقية.

2. مطحنة رنين آلة الفحص:

المواد المعمول بها: المواد التي تحتاج إلى تصنيف.

مبدأ العمل: بعد سحق المادة بواسطة مطحنة الأسطوانة ، يتم تصنيفها بواسطة آلة الفحص للحصول على منتجات ذات أحجام جسيمات مختلفة.

المزايا: تحسين نقاء المنتج وتلبية متطلبات حجم الجسيمات المختلفة.

3. مطحنة رنين جامع الغبار:

مواد قابلة للتطبيق: مواد مع المزيد من الغبار.

مبدأ العمل: تتم معالجة الغبار الناتج عن مطحنة الدوارة الحلقية بواسطة جامع الغبار للحد من التلوث البيئي.

المزايا: تحسين بيئة العمل وتحسين جودة المنتج.

4. نقل معدات رنين مطحنة الأسطوانة:

المواد القابلة للتطبيق: المواد التي تحتاج إلى معالجتها بشكل مستمر.

مبدأ العمل: تغذي معدات النقل باستمرار المواد في مطحنة الأسطوانة للسحق.

المزايا: تحقيق الإنتاج الآلي وتحسين كفاءة الإنتاج.

5. طاحونة رنين مصنف متعددة المراحل:

مبدأ الجمع والعمل

الطحن: يتم تغذية المادة في مطحنة الأسطوانة الحلقية ، حيث تكون أرضية في مسحوق ناعم.

التصنيف: يتم تغذية المادة الأرضية بعد ذلك في المرحلة الأولى من المصنف متعدد المراحل. يتم الاحتفاظ بالجزيئات الخشنة في هذه المرحلة ، بينما تمر الجسيمات الدقيقة إلى المرحلة التالية.

مراحل متعددة: تستمر هذه العملية من خلال مراحل متعددة ، حيث تنتج كل مرحلة جزءًا مختلفًا لحجم الجسيمات. عادة ما تنتج المرحلة النهائية أجود الجسيمات .

تستخدم الطاحونة الأسطوانية على نطاق واسع في التعدين ومواد البناء والصناعة الكيميائية والميتالورجيا وغيرها من الصناعات، وتستخدم أساسا لما يلي:

المعالجة المعدنية: سحق الحجر الجيري ، الكالسيت ، الباريت ، والمعادن الأخرى ، وإعداد الحشو المختلفة.

صناعة مواد البناء: المواد الخام لإنتاج الأسمنت والسيراميك والزجاج والمنتجات الأخرى.

الصناعة الكيميائية: سحق المواد الخام الكيميائية المختلفة ، مثل الأصباغ والأصباغ ، إلخ.

صناعة المعادن: سحق الخبث وإعداد المواد المساعدة المعدنية.

الصناعات الأخرى: الغذاء ، الطب ، E وغيرها من الصناعات يمكن أيضًا استخدام مصانع الأسطوانة الحلقية لسحق المواد .
